规则报警配置说明
先搞懂「告警在干什么」，再按入口配置：产品模型统一阈值、设备实例单独阈值、规则引擎做转发与编排。画布统一是「触发 → 条件 → 报警 → 通知/转发」。
本文对照当前实现，面向第一次配置告警的用户：名词 → 逻辑图 → 入口差异 → 怎么配 → 组件说明 → 发布后如何核对。
1、名词解释
| 名词 | 白话解释 |
|---|---|
| 产品模型 | 某一类设备的「模板」（如网关 TH-601、某型号子设备）。在模型上配的规则，会作用到绑定该模型的全部设备。 |
| 网关模型 / 子设备模型 / 直连模型 | 都是产品模型，只是类型不同。告警入口界面一样，差别是点位来自各自物模型。 |
| 设备实例 | 某一台具体设备（有设备编码）。设备告警页配的规则只盯这一台。 |
| 物模型 | 设备会上报哪些属性/事件（电流、电压、信号质量等）。触发与条件都从这里选字段。 |
| 规则引擎 | 画布式编排引擎。告警规则、数据转发等都靠它跑；产品/设备告警页是「带着锁定对象」的专用入口。 |
| 产品触发 / 设备触发 | 规则入口节点：谁上报就触发。产品触发 = 该产品下设备；设备触发 = 指定那一台。 |
| 条件判断 | 判断「要不要继续往下走」。支持比较与公式（加减乘除、AND/OR/IF）。有「满足 / 不满足」两个出口。 |
| 报警 | 满足条件后落库一条告警记录（告警中心可见）。可配标题/正文模板。 |
| 通知 | 把上游报警内容推给人（站内信等）。一般接在报警后面；正文跟报警，通知节点里改不了。 |
| HTTP / MQTT 转发 | 把消息推给外部系统（Webhook、第三方 Broker），不是推给人。 |
| 时间条件 | 在条件之后再卡时间：延迟、持续多久才报、只在某时段报等。 |
| 作用域 | 规则管谁：product_model（产品级）/ device（设备级）/ 通用规则引擎。 |
| 发布 | 画布保存后还要发布，规则才对真实上报生效。只保存草稿不够。 |
| 执行记录 | 某次上报走进规则后，每个节点成功/跳过的流水账，用来排障。 |
| 告警记录 / 告警日志 | 真正生成的告警；可确认、恢复、关闭。规则来源会标产品挂载/产品规则/设备规则。 |
| 规则来源 | 这条告警是被「产品规则」还是「设备规则」打出来的，便于区分继承与单台配置。 |
2、告警逻辑（先看懂再配置）
把告警想成一条流水线：
- 设备上报数据（属性/事件）
- 平台找出适用的规则（产品模型规则、设备规则，或通用规则）
- 条件判断（可加时间条件）：满足才继续，不满足就结束
- 生成告警写入记录
- 通知人员和/或 转发到外部系统
同一次上报可以并联多路条件（例如信号差一路、内存高一路），各自报警与通知。
推荐最小链路：
产品/设备触发 → 条件判断（满足）→ 报警 →（可选）通知
3、有几种配置方式
| 方式 | 入口 | 触发 | 生效范围 | 是否进「规则引擎」列表 |
|---|---|---|---|---|
| 产品模型告警 | 网关模型 / 子设备模型 / 直连模型 → 告警规则 | 产品触发 | 绑定该模型的全部设备 | 否 |
| 设备实例告警 | 设备/网关详情 → 设备告警 → 告警规则 | 设备触发 | 仅当前这一台 | 否 |
| 通用规则引擎 | 规则引擎 → 规则列表 | 自选 | 按画布配置 | 是 |
怎么选：
- 同型号统一阈值 → 产品模型告警（网关模型与子设备/直连模型操作相同）。
- 单台特殊阈值 → 设备告警（子设备、直连、网关设备页面结构相同）。
- 数据转发、定时、跨对象编排 → 规则引擎列表。
产品级与设备级规则可以同时存在：设备上报时两边都可能命中；告警记录里用「规则来源」区分。
4、入口与页面（对照截图）
4.1 产品模型 · 告警规则列表
路径：打开某个产品模型 →「告警规则」。

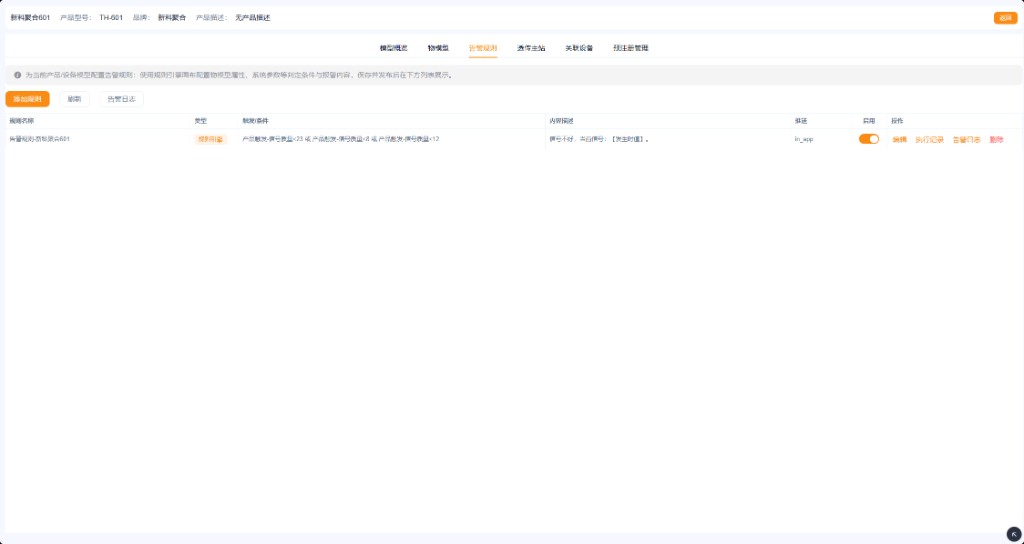

网关产品模型示例如下（子设备/直连模型 Tab 与操作相同，只是产品与点位不同）。
列表上可：添加规则、启用开关、编辑、执行记录、告警日志、删除。
类型一般为「规则引擎 / 模型规则」；触发条件列会摘要公式。

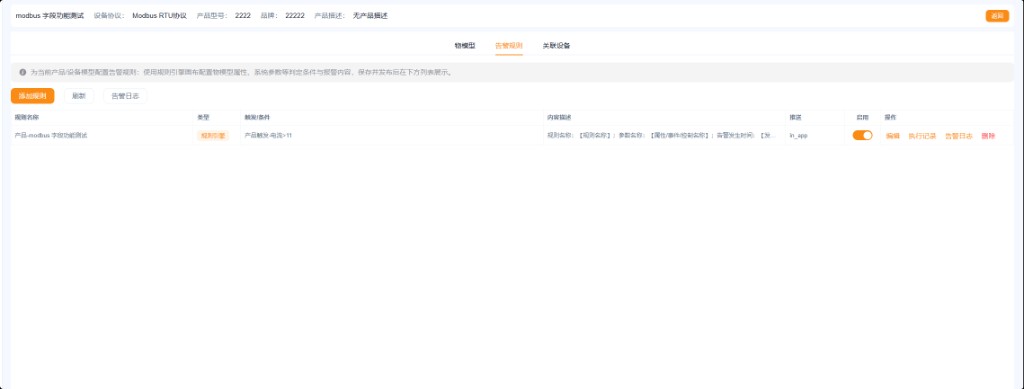

子设备/直连模型列表长这样（与上网关模型同一套交互）：

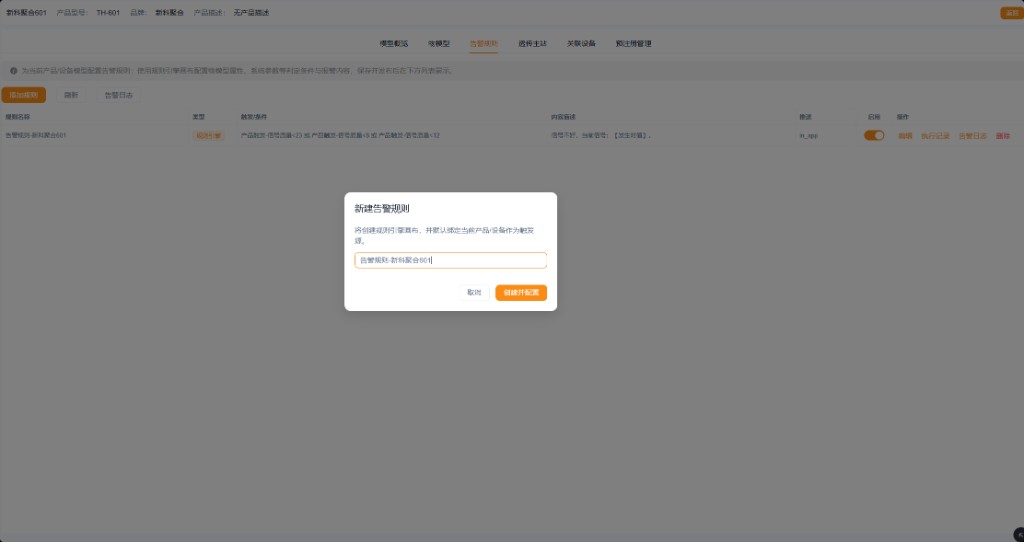

点击「添加规则」会弹出新建框，默认带当前产品名；创建并配置后进入画布，触发源已锁定为当前产品：
4.2 产品模型 · 画布示例

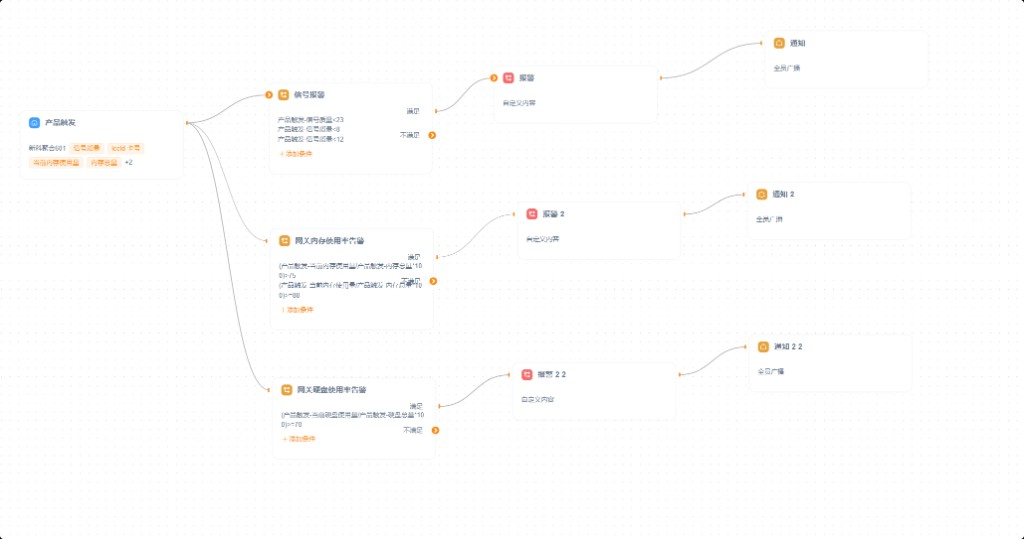

网关产品上可并联多路条件（信号、内存、硬盘等），条件支持公式：

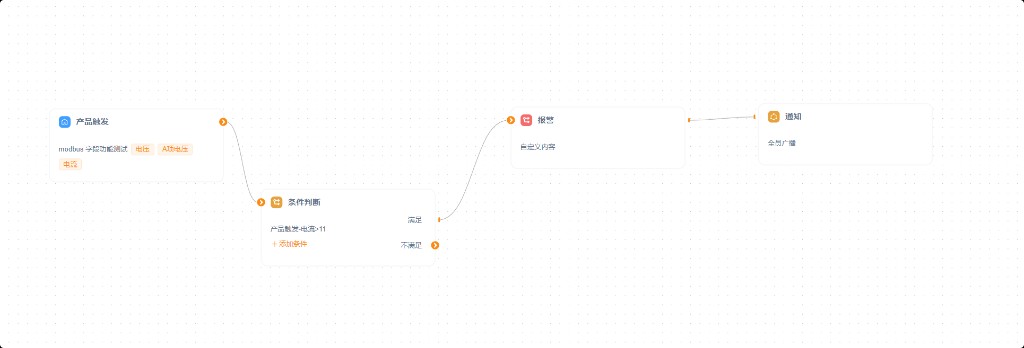

子设备/直连模型画布同样是「产品触发 → 条件 → 报警 → 通知」：
4.3 设备实例 · 告警记录与告警规则
路径：设备详情 / 网关详情 →「设备告警」。

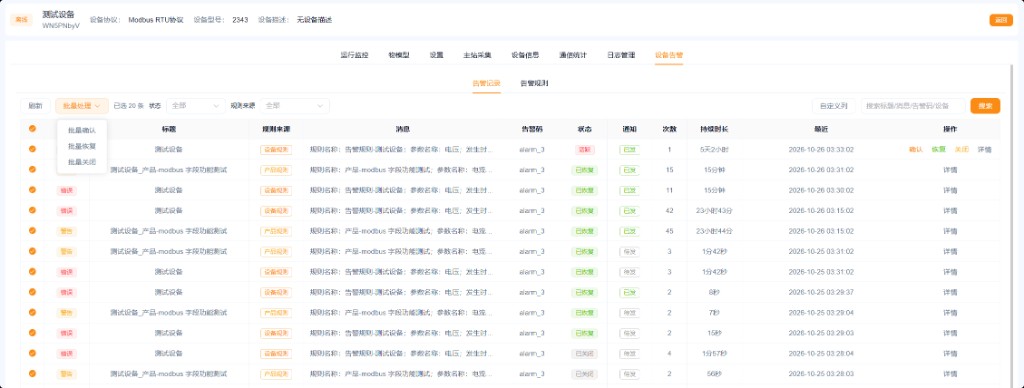

- 告警记录：本机产生的告警；可按状态、规则来源筛选；支持确认 / 恢复 / 关闭与批量处理。
- 告警规则：只配本机规则（设备触发锁定）。

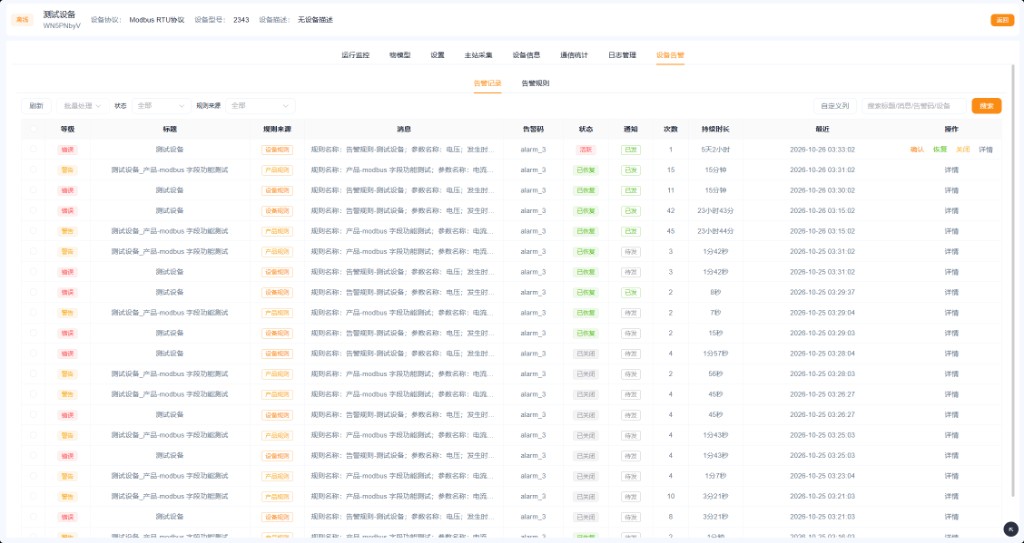

「规则来源」列可看到 设备规则 与 产品规则（产品模型继承下来的命中）并存：

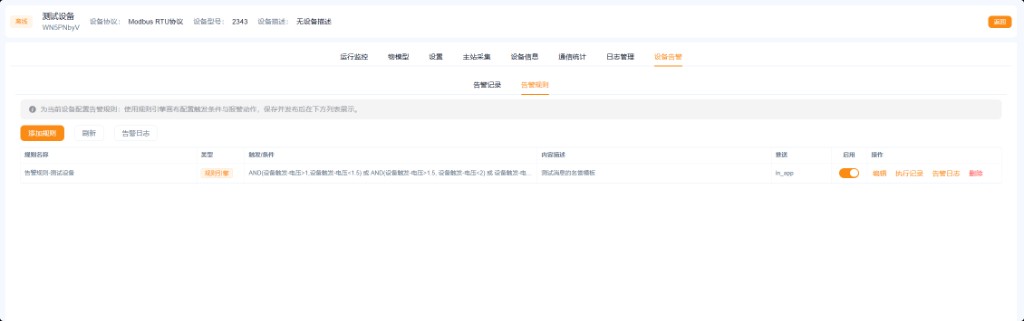

设备侧规则列表示例（与网关设备、子设备详情同一套）：
4.4 规则引擎列表（通用）

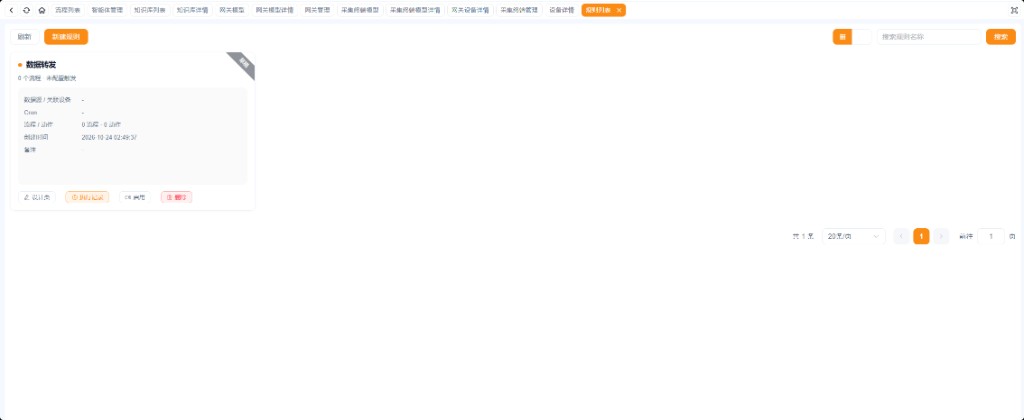

路径：规则引擎 → 规则列表。
这里管的是通用规则（如数据转发），与产品/设备告警页的规则列表隔离。可新建规则、进设计器、看执行详情、启停。

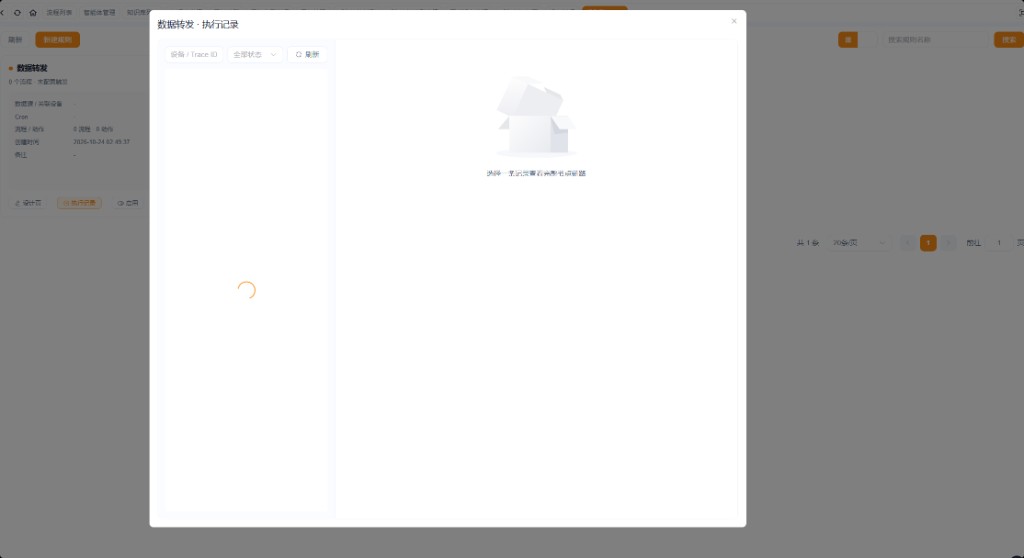

执行详情（无上报或未配置触发时可能为空）：

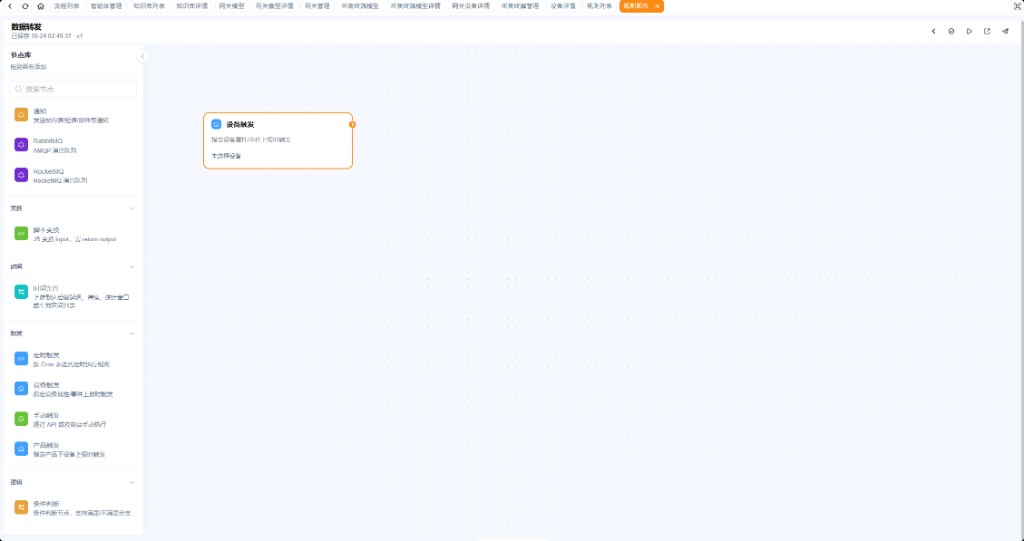

规则画布与节点库（触发 / 逻辑 / 演算 / 通知等，告警页常用组件也在此）：
4.5 权限与模块开关
- 需具备规则引擎相关权限；模型「告警规则」Tab 依赖对应菜单权限。
- 规则引擎模块关闭时，产品/设备告警页无法配置。
- 告警模块关闭时，设备侧告警中心不可用。
5、边界与注意点
| 边界 | 说明 |
|---|---|
| 对象锁定 | 从模型/设备告警入口进入时，触发对象已锁定：可改监听参数，不可切换或删除对象 |
| 生效前提 | 须保存并发布；草稿不对真实上报按正式规则命中 |
| 列表隔离 | 告警入口创建的规则不进通用「规则引擎」列表 |
| 条件出口 | 报警一般接在条件的满足出口 |
| 通知正文 | 通知接在报警后时，正文只读，请回报警节点修改 |
| 全员广播 | 仅当前租户已启用用户，不按项目、不广播全平台 |
| 渠道 | 外部渠道需先在通知模块配置启用 |
| 与边缘 | 平台规则不替代设备本地实时保护 |
6、怎么配置一条规则
- 进入产品模型「告警规则」或设备「告警规则」→ 添加规则 → 创建并配置。
- 系统预置：
产品/设备触发 → 条件判断 → 报警。 - 打开触发节点：勾选要监听的物模型属性/事件。
- 打开条件判断：加条件；复杂阈值用公式编辑器（可校验、试运行）。
- 打开报警：选模板或自定义标题/正文。
- （可选）接通知；再按需加时间条件、HTTP/MQTT 转发。
- 保存 → 发布；用执行记录、告警日志核对。
7、规则组件说明
以下组件在产品模型告警、设备告警与通用规则画布中通用（告警入口会锁定触发源）。

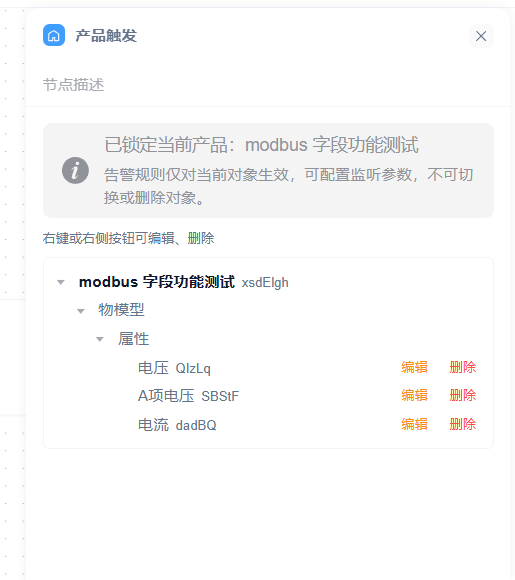

7.1 产品触发
监听该产品下设备的物模型上报；告警入口会锁定当前产品。
- 可配置监听参数（属性/事件），不可换产品。
- 设备级对应 设备触发，界面同类，对象为本机。

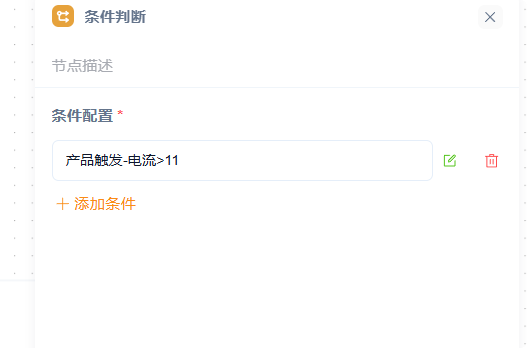

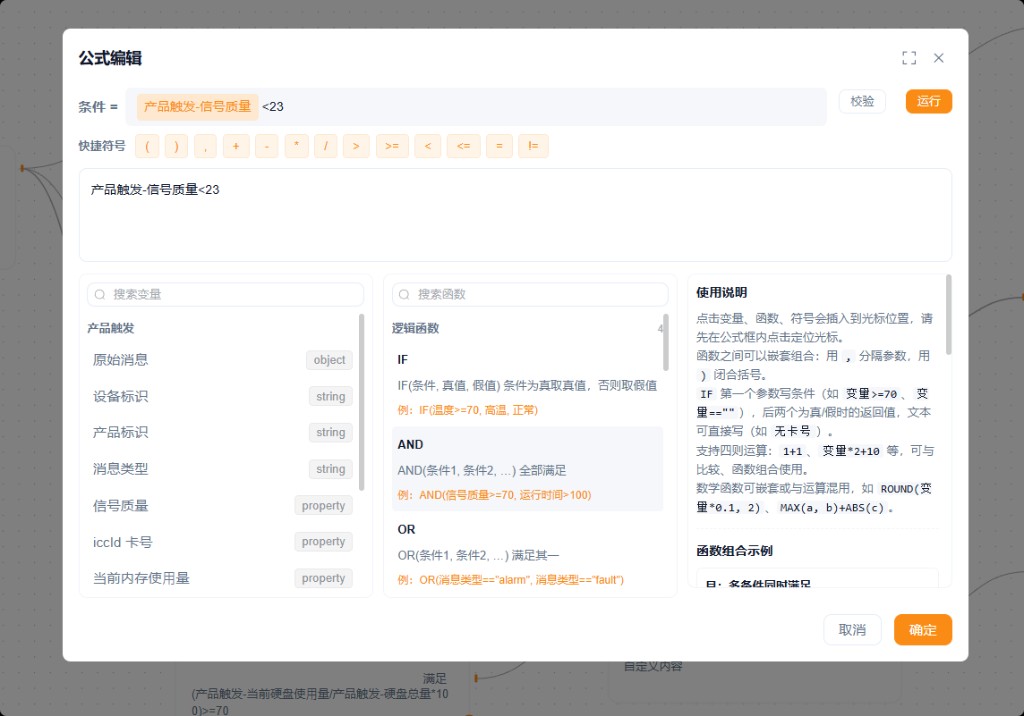

7.2 条件判断与公式编辑
- 支持比较与公式；快捷符号与
IF/AND/OR；可校验、运行。 - 示例：
产品触发-电流 > 11；(内存使用量 / 内存总量 * 100) >= 75。 - 报警链路接 满足 出口。

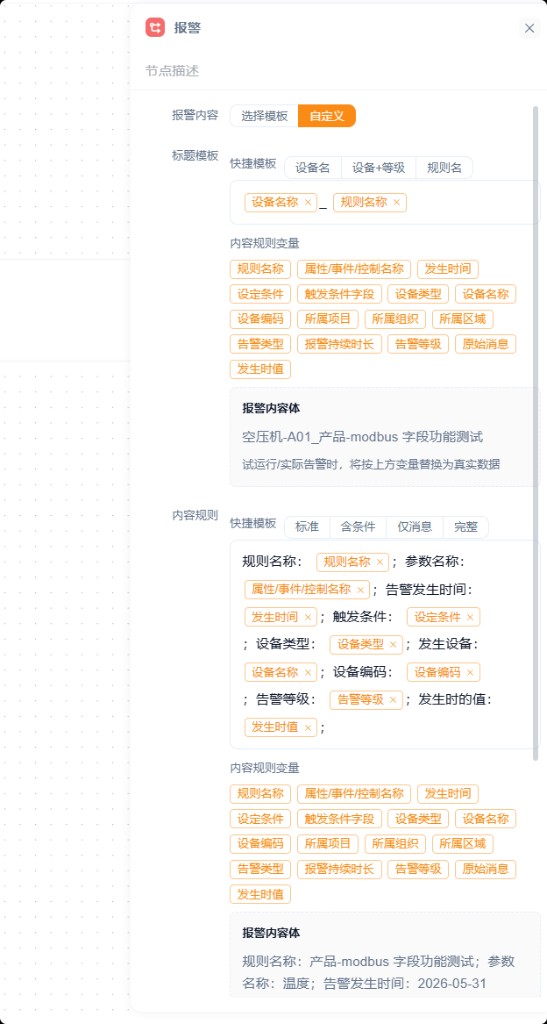

7.3 报警
写入告警记录：可选模板或自定义变量标题/正文。

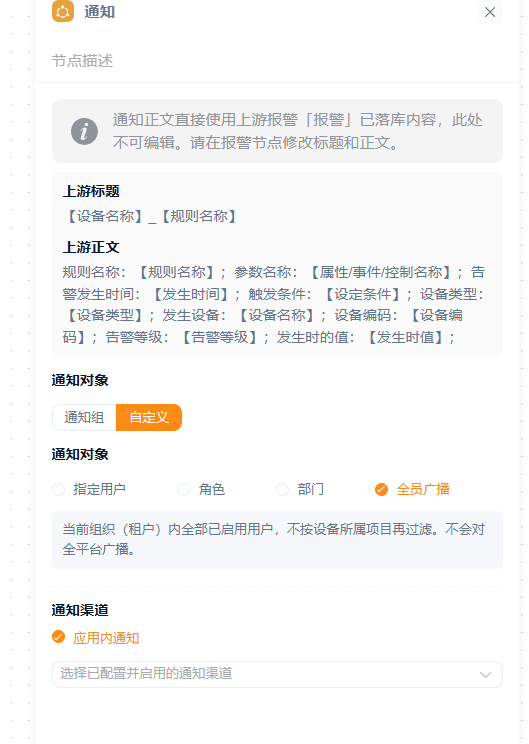

7.4 通知
接在报警之后时，正文跟上游报警；配置通知对象（通知组 / 指定用户 / 角色 / 部门 / 全员广播）与渠道。

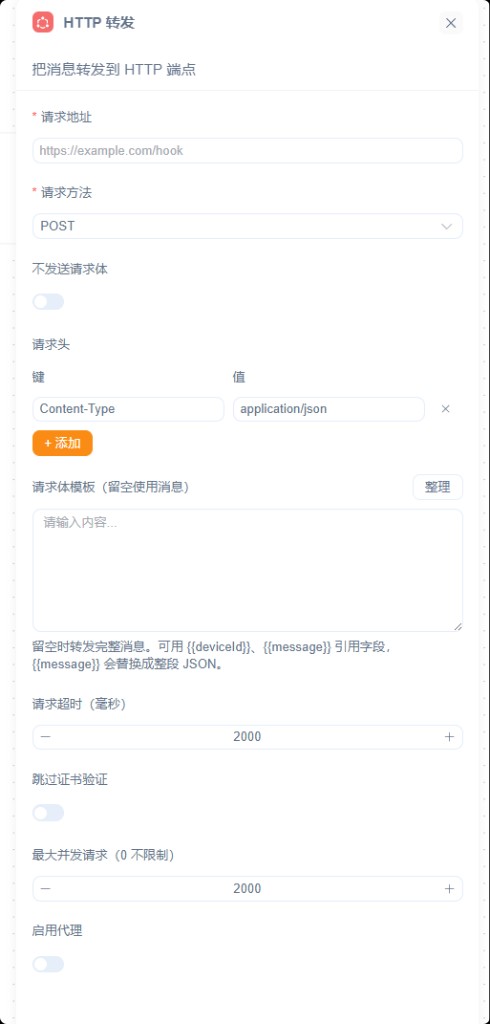

7.5 HTTP 转发
请求地址、方法、头、体模板（可用 {{deviceId}}、{{message}}）、超时与并发等。

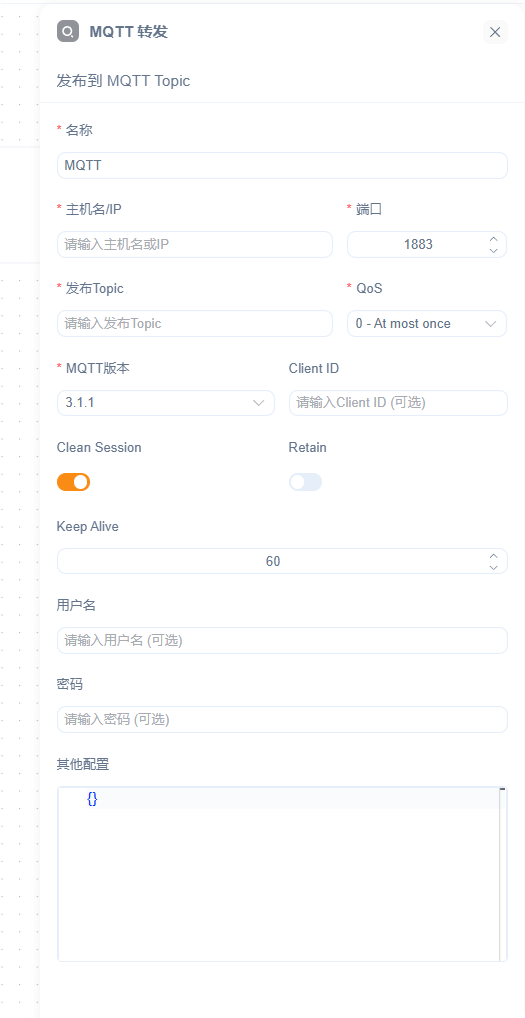

7.6 MQTT 转发
Broker、Topic、QoS、版本、鉴权与 Retain 等。

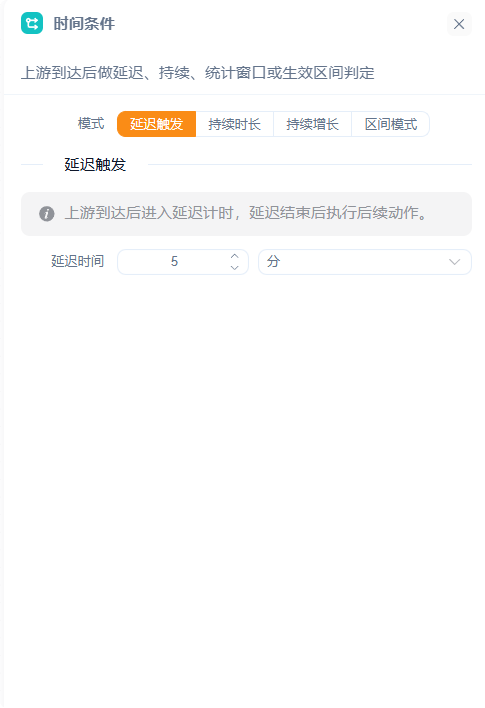

7.7 时间条件
| 模式 | 含义 |
|---|---|
| 延迟触发 | 上游到达后延时再执行 |
| 持续时长 | 持续满足一段时间才继续 |
| 持续增长 | 窗口内字段增长量达阈值 |
| 区间模式 | 仅在配置的小时/日/周/月区间内生效 |
7.8 其他组件（多在通用画布）
定时触发、手动触发、脚本变换、设备控制、消息队列（RabbitMQ / Kafka / RocketMQ）、结束等，按需从节点库拖入。
8、发布后如何核对
8.1 执行记录

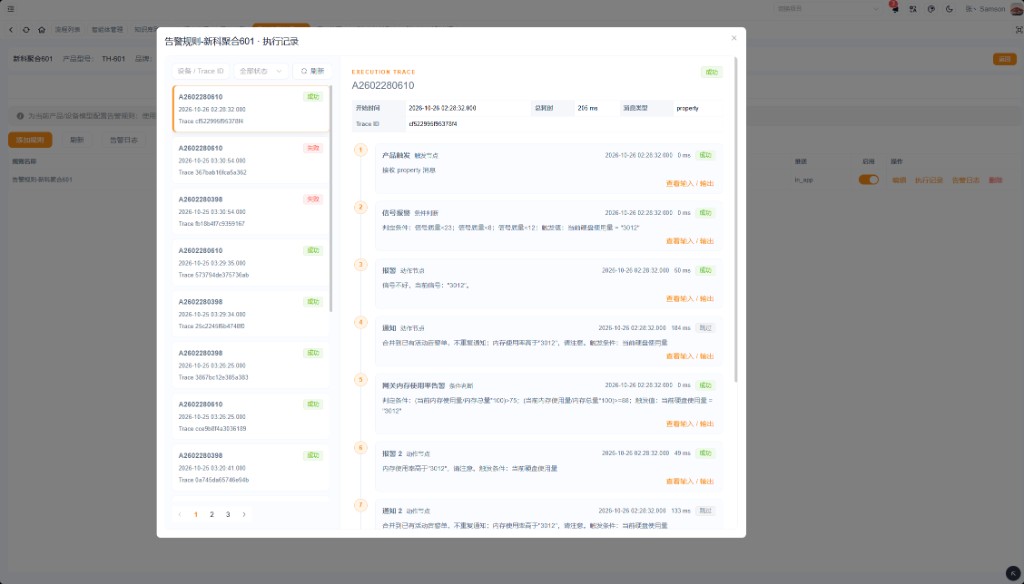

打开规则的「执行记录」：按设备 / Trace 查看每步节点是否成功。
通知可能因「与已有活跃告警合并」显示跳过（防重复刷屏），属正常现象。

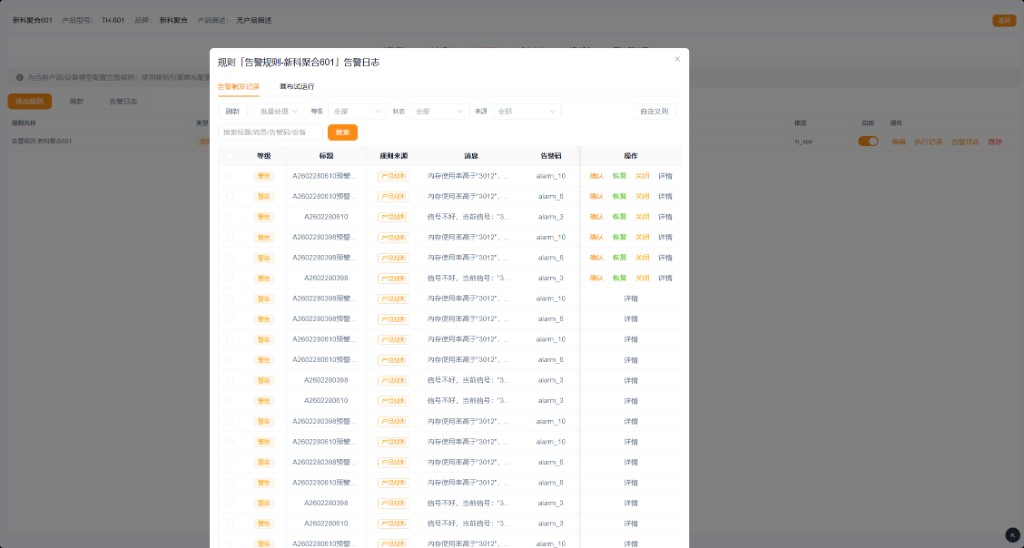

8.2 告警日志
规则行上的「告警日志」含：
- 告警触发记录：真实命中与处理（确认 / 恢复 / 关闭）；来源常标「产品挂载」。

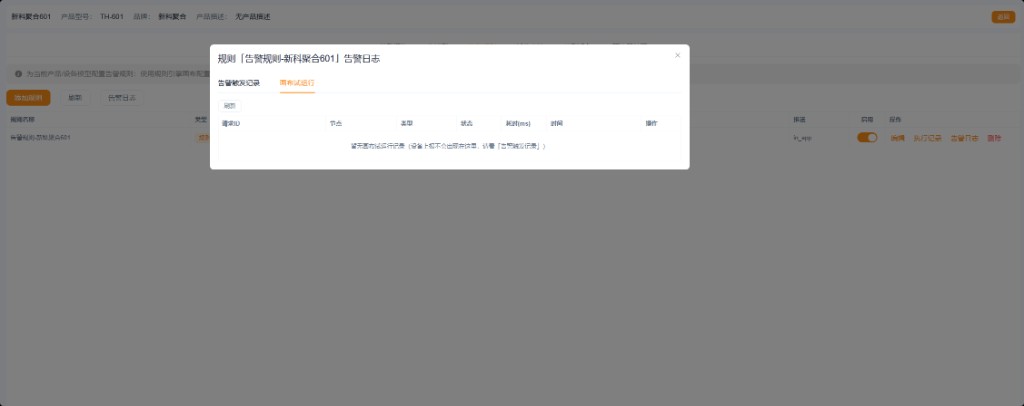

- 画布试运行：调试用；设备真实上报不会写进试运行表，请看触发记录。
8.3 设备侧告警记录
到设备「告警记录」看本机结果，并用「规则来源」区分产品规则与设备规则。
下一步
- 设备接入与点位准备：MQTT 网关设备接入
- 平台能力中的规则与告警：平台功能特性
