TH-601 工业物联网网关
网关 + 平台新上线优惠
TH-601 搭配凌点域 AIOT，现已新上线，享专属优惠。详情请联系微信：shiyixinxi-DG
产品概述
TH-601 是面向现场采集的工业物联网网关：对接现场仪表与控制器，经 4G 上云，支持远程配置、诊断与固件升级，支持数百种工业设备驱动协议，可与凌点域 AIOT 平台集中管理。
适用于智能制造、楼宇自控、水务环保、光伏发电、储能等场景，支持多种工业串口协议，满足多数工控设备联网需求。
接入平台步骤见 MQTT 网关设备接入（小程序扫码一键添加）。
产品特点
- 支持电信 / 移动 / 联通 4G LTE CAT.1 网络
- 内置贴片 SIM，常规无需插卡；支持外插 Micro SIM，双卡单待、自动切换
- 串口协议：Modbus-RTU、DL/T645-1997、DL/T645-2007、DL/T698.45-2017 等
- 支持远程配置、诊断、固件升级与集中管理
- 全工业化设计，适应恶劣环境；广泛应用于智能制造、光伏、储能、楼宇自控、水务环保等

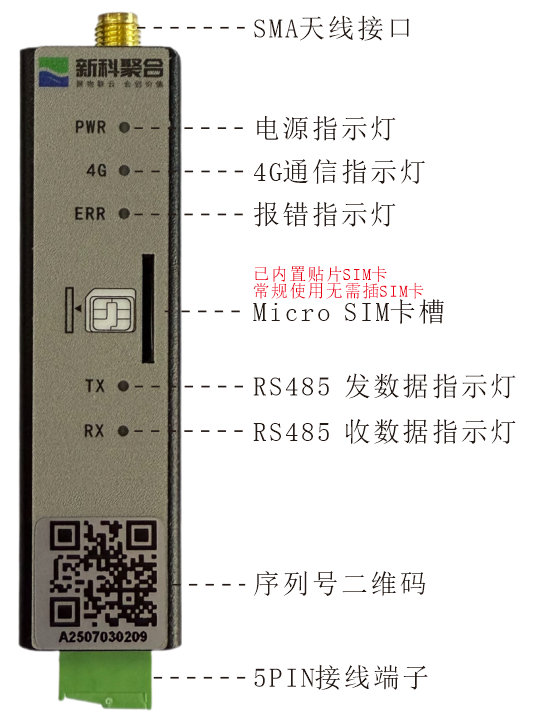

外观与接口
| 部位 | 说明 |
|---|---|
| SMA 天线接口 | 顶部外接天线 |
| PWR / 4G / ERR | 电源、蜂窝、报错指示灯 |
| Micro SIM 卡槽 | 已内置贴片 SIM，常规使用无需插卡 |
| TX / RX | RS485 发 / 收数据指示灯 |
| 序列号二维码 | 机身标签，供小程序扫码添加 |
| 5PIN 接线端子 | A / B / PE / V- / V+ |
指示灯说明
| 指示灯 | 含义 |
|---|---|
| PWR | 通电状态：常亮 |
| 4G | 搜网：亮 0.2s / 灭 1.8s；待机：亮 1.8s / 灭 0.2s；数据传输：亮灭各 0.125s |
| ERR | 初始失败：常亮 |
| TX | RS485 发数据 |
| RX | RS485 收数据 |

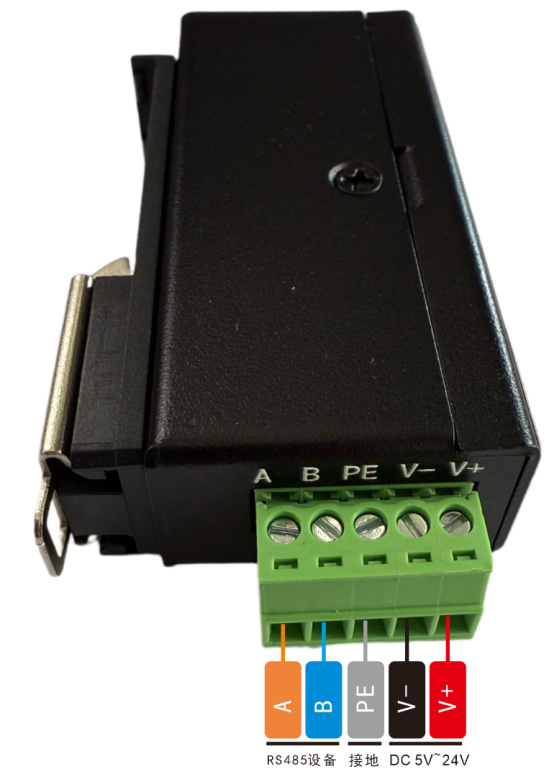

网关接线说明
端子定义：
| 端子 | 用途 |
|---|---|
| A / B | RS485 设备 |
| PE | 接地 |
| V- / V+ | 电源 DC 5V～24V（额定 12V） |
产品规格
硬件参数
| 名称 | 描述 |
|---|---|
| 网络接入 | 电信 4G / 移动 4G / 联通 4G |
| 处理器 | 200MHz ARM® 32-bit Cortex®-M3 |
| 存储 | 4MB Flash + 4MB RAM |
| RTC | 实时时钟内置 |
| 网络频段 | LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 |
| SIM 卡 | 内置贴片 SIM + 外置 SIM 卡槽（标配贴片 SIM） |
电气规格
| 名称 | 描述 |
|---|---|
| 额定功率 | < 1W |
| 静态电流 | 3.5mA @ 12V |
| 额定电压 | DC 12V，可工作范围 5V～24V |
环境要求
| 名称 | 描述 |
|---|---|
| 工作温度 | -40～85℃ |
| 存储温度 | -40～85℃ |
| 环境湿度 | 10～90%RH（无冷凝） |

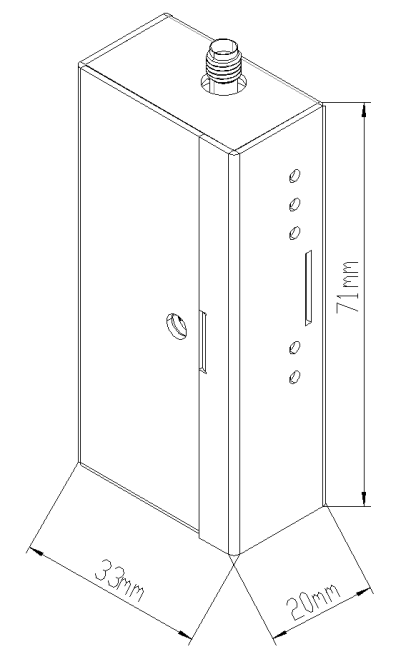

机械尺寸
| 名称 | 描述 |
|---|---|
| 最大尺寸 | 86mm × 42mm × 20mm（含 DIN35mm 卡扣） |
| 壳体尺寸 | 71mm × 33mm × 20mm |
| 安装方式 | DIN35mm 导轨安装 |
| 外壳工艺 | 钣金喷塑 |
